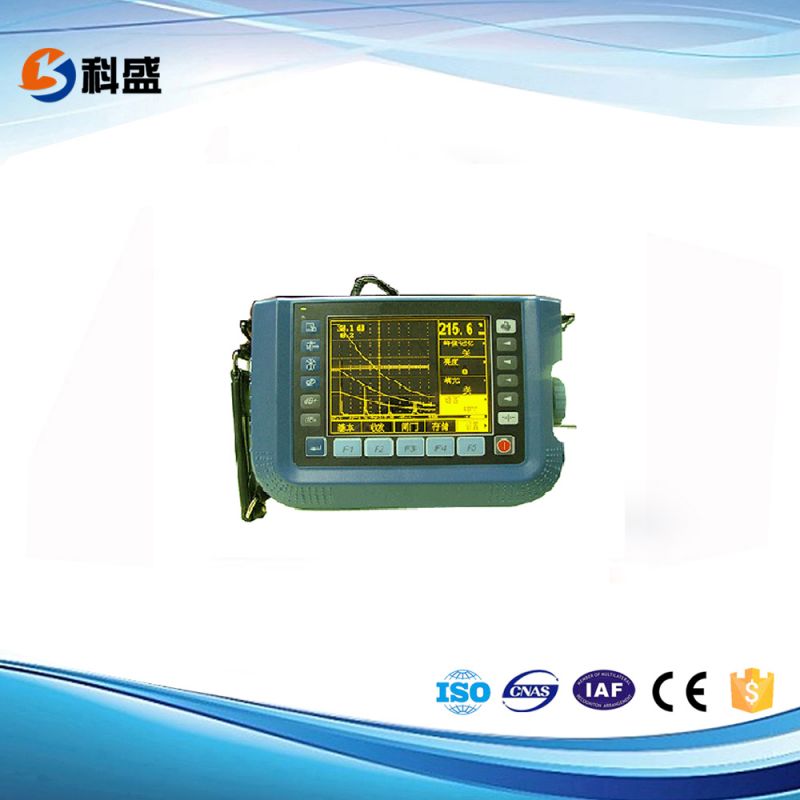

一.超聲波探傷儀TUD300產品概述：

    數字式超聲波探傷儀TUD300是一種便攜式工業無損探傷儀器。它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的檢測。可靠性高，穩定性好，可全面、客觀地采集和存儲數據，并對采集到的數據進行實時處理或后處理，對信號進行時域、頻域或圖像分析，減少了人為因素的影響，提高了檢索的可靠性和穩定性，真正實現鑄件、鍛件、板材、焊縫檢測全無憂! 廣泛應用在航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域！

● 峰值記憶功能

● 自動增益調節

● 快速旋鈕調節，操作便捷

● 重復發射率高達1KHZ

● 有B掃描功能

● 10個獨立探傷通道

● 超高采樣速率，射頻波形細節盡現

● 屏幕刷新頻率高達60Hz,無延遲、無拖影，快速捕捉傷波

● 整機全部軟件可以通過通訊口在線升級

● 存儲300幅A掃描圖形及參數和30,000個厚度值

● 可以利用標準試塊自動生成DAC曲線

● 具有獨立的雙閘門設置和報警功能

● 可以在單探頭、雙探頭和透射三種探傷工作方式之間任意切換

● 探頭阻尼通過菜單選擇在50，150，400之間切換

● 具有線性抑制功能，可抑制屏高的0%～80%，步距:1%

● 具有屏幕的凍結和解凍功能

● 具有系統參數的加鎖和解鎖功能

● 具有存儲圖形的回放功能

● 具有打印功能，通過串行打印機打印厚度報告與波形曲線

● 能夠跟PC機通訊，有功能強大的Windows數據處理軟件

● EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響

● 大容量鋰離子電池，無記憶性，連續工作時間可達8小時

● 探頭自動校準功能

● 探頭角度和Ｋ值兩種輸入方式

● 缺陷當量計算

● 具有防水功能

二.超聲波探傷儀TUD300技術參數：

名稱 技術數據 掃描范圍 掃描范圍：2.5mm～5000mm（鋼縱波） 脈沖移位 脈沖移位：－20μs～＋3400μs 探頭零點 探頭零點：0.0μs～99.99μs，分辨率0.01μs 材料聲速（m/s）   材料聲速：1000m/s～9999m/s 輸出阻尼（W） 50，150，400 頻率范圍（MH      z） 0.2MHz～15MHz（低頻0.2～1，中頻0.5～4，高頻3～15 三檔可選） 增益調節（dB） 110dB（0.2、0.5、1、2、6、12步距調節，0.0時鎖定） 垂直線性誤差 ≤3% 水平線性誤差 ≤0.2% 探傷靈敏度余量 ≥60dB(2.5MHz 20/Z20-2) 動態范圍 ≥34dB 外型尺寸 240 ×170×70（mm） 重量 1.47Kg

三.時代超聲波探傷儀TUD300基本配置：

1.主機

2.3A/9V電源適配器

3.探頭連接電纜

4.直探頭2.5MHz20

5.斜探頭5MHz8×9K2

6.耦合劑

7.背帶

四.時代超聲波探傷儀TUD300可選附件：

1.串行通訊電纜(9針)

2.PC端通訊軟件

3.串行打印機TPUP-NH

4.探頭、試塊
